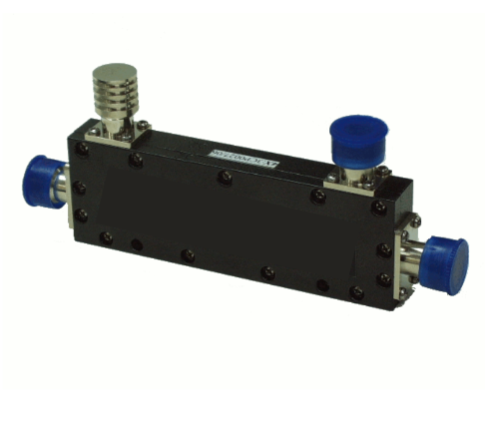

- 混合耦合器設計用於各種無線訊號的應用,例如: iDEN, GSM, UMTS, LTE, 5G NR 和 Tetra,讓訊號平均分配於兩路、三路及四路。
- 提供基本常規接頭:N 接頭, DIM接頭及 4.3.10接頭。
- 可用於多頻帶天線系統應用佈建,支援頻帶由 600-3800 MHz。
支援 600~ 3800MHz 頻段
DAS systems 最佳室內解決方案
乘載功率 300 W
支援多種通訊系統如 iDEN, Tetra, GSM, UMTS, LTE, 和5G NR
頻率 | 600 ~ 3800 MHz | |||||||
藕合值 (dB) | 6 | 8 | 10 | 13 | 15 | 20 | 30 | |
藕合公差值 (dB) |
±1.2 |
±1.2 |
±1.5 |
±1.5 |
±1.5 |
±1.7 |
±1.8 |
|
插入損耗 (dB) | <=1.95 | <=1.7 | <=1.0 | <=0.9 | <=0.7 | <=0.5 | <=0.3 | |
隔離度 (dB) | >=22 | >=23 | >=26 | >=28 | >=30 | >=35 | >=43 | |
功率 | 300W | |||||||
阻抗 | 50 Ω | |||||||
IP等級 | IP 65 | |||||||
工作溫度 (。C) | -30 ~ + 65 | |||||||
RF 接頭 | N(F) | DIN (F) | 4.3-10 (F) |
接頭類型 N(F) / 2 WAYS / 3 WAYS / 4 WAYS
接頭類型 DIN (F) / 2 WAYS / 3 WAYS / 4 WAYS
接頭類型 4.3.10 (F) / 2 WAYS / 3 WAYS / 4 WAYS
